4-osiowa piła drutowa CNC z diamentem, z serwo-obrotowym stołem 360°, 16-powierzchniowym prowadnicą ślizgową i podnośnikiem z 28 rolkami do precyzyjnego cięcia kamienia

Discovery 4 (Plus) – Ostateczna 4-osiowa przecinarka drutowa CNC z diamentem

Discovery 4-2500SA/3000SA to flagowy model w technologii przecinarek drutowych CNC z diamentem. To w pełni cyfrowe centrum tnące z czterema osiami wyposażone jest w serwo-obrotowy stół 360°, 16-powierzchniowe prowadnice ślizgowe i 28 synchronicznych podnośników rolkowych, które umożliwiają precyzyjne cięcie łuków, kolumn, liter, znaków chińskich i nagrobków o wymiarach do 3m * 3m * 1,5m w jednym programie, zapewniając powierzchnie o jakości lustra.

Kluczowe zalety

• Serwo-obrotowy stół 360°: Tnie cylindry 360°, czterostronne obróbki i reliefy 3D bez potrzeby ponownego pozycjonowania
• 16-powierzchniowa prowadnica ślizgowa + 28 rolek: Brak luzów, nośność 20 ton, bezwibracyjne prowadzenie drutu
• Wodoszczelna przekładnia typu S: Uszczelniona przed szlamem, trzykrotnie dłuższa żywotność przekładni
• Silnik z magnesami trwałymi 15 kW: Stały moment obrotowy przy 20-40 m/s, 15% oszczędności energii
• Wzmocnienie ramy Plus: Pochłania obciążenia 20 ton dla doskonałej stabilności

Przegląd maszyny

Przegląd maszyny

Serwo-obrotowy stół 360°

16-powierzchniowa prowadnica ślizgowa

28-rolkowy system podnoszenia

Wodoszczelna przekładnia

Silnik PM 15 kW

Wzmocnienie ramy

Specyfikacje modelu

Oba modele posiadają prędkość drutu 20-40 m/s, silnik z magnesami trwałymi 15 kW i system wodny 3 m³/h.

Czteroosiowy system ruchu

• Oś X – Długość wzdłużna stołu (długość bloku)
• Oś Y – Poprzeczny ruch belki poprzecznej (szerokość bloku)
• Oś Z – Pionowy podnośnik głowicy (wysokość bloku)
• Oś C – Napędzany serwomechanizmem obrót 360° (ciągły cylinder lub czterostronna obróbka)

Ta konfiguracja umożliwia prawdziwą rzeźbę 3D, kolumny 360°, czterostronne kwadratowanie lub zakrzywione panele elewacyjne bez ponownego pozycjonowania.

Możliwości zastosowania

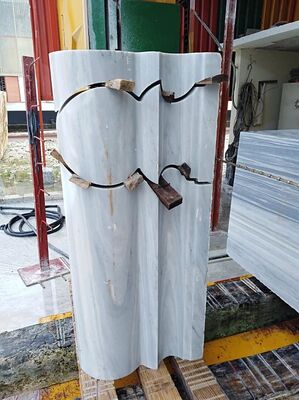

• Kolumny 360° – Ø300-2200 mm, pełne lub beczkowe
• Płyty łukowe – zakrzywione okładziny ścienne, elewacje kolumnowe

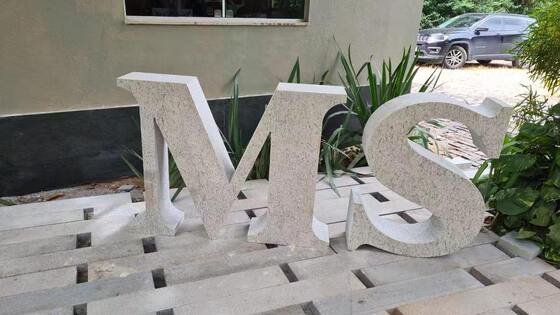

• Cyfry i litery – szyldy 3D, kamienie adresowe
• Znaki chińskie – pomniki artystyczne
• Nagrobki – kształtowane nagrobki, zakrzywione obrzeża
• Czterostronne obróbki – kwadratowanie bloków 20-tonowych

Kompatybilne materiały: granit, marmur, kwarcyt, bazalt, kamień syntetyczny.
