Brand: Fujian Xianda Machinery co.,ltd
SKU: CTS-3500-18/21/22FW
Price: 259.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Słowa kluczowe: Kamienna maszyna

Korzyść: Wysoka wydajność, długa żywotność

Woltaż: 220 V/380 V

Zużycie wody: 4m3/godz

Moc: 11/15kw

Wysokość cięcia: 1800/2100/2200 mm

Długość cięcia: 3500 mm

Rozmiar wózka: 1800*2000mm 2000*2500mm

Podkreślić:

360° Rotary Table Diamond Wire Saw Machine

220V/380V CNC Diamond Wire-Saw Dressing Machine

4m3/H Water Consumption Stone Cutting Machine

Podstawowe informacje

Miejsce pochodzenia: Jinjiang, Fujian, Chiny

Nazwa handlowa: Xianda Machinery

Orzecznictwo: API, CCC, SONCAP, GOST, ISO, CE, SGS;IAF

Numer modelu: CTS-3500-18/21/22FW

Zapłata

Szczegóły pakowania: Mocowanie linowe, odpowiednie do transportu morskiego / powietrznego / lądowego / kolejowego.

Czas dostawy: 1 miesiąc

Zasady płatności: T/T

Możliwość Supply: 1000 zestawów/rok

Galeria

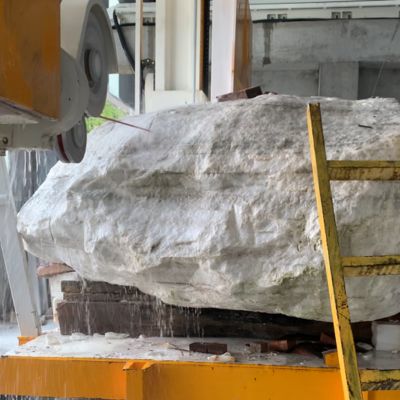

CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption

opis produktu

CTS-3500 CNC Diamond Wire-Saw Dressing Machine

Przegląd maszyny

W sprawieCTS-3500-18/21/22FWjesto szerokości nieprzekraczającej 10 mm,zaprojektowane do:wysokiej precyzji kształtowania dużych bloków kamiennychZ.16-powierzchniowe przesuwy,28 podnoszenia synchronicznego na kółkach kołowychi aStolik obrotowy 360°, to się ubieracztery twarze bez ponownego ustawieniai rzeźbyŁuki, kolumny, cyfry, litery lub chińskie znakido3.5 m długości * 3,5 m szerokości * 2,2 m wysokości- wszystko w jednym programie.

Specyfikacje techniczne

Parametry	Jednostka	CTS-3500-18	CTS-3500-21	CTS-3500-22FW
Maksymalny rozmiar przetwarzania	mm	350030001800	350035002100	350035002200
Rozmiar wózka	mm	1800*2000	2000*2500	2000*2500
Masa łożysk stołowych	T	35	50	50
Prędkość drutu	m/s	20-40	20-40	20-40
Silnik główny	kW	11	15	15
Wymiar zarysu	mm	930072004800	980078005600	880078005750
Waga brutto	kg	10200	12000	11500
Zużycie wody	m3/h	4	4	4

Ruch i funkcje czteroosiowe

Oś X- tabela wzdłużna (długość bloku)
Oś Y- poprzeczna wiązka poprzeczna (szerokość bloku)
Oś Z- pionowe podnoszenie głowy (wysokość bloku)
Oś C- obrót stołu o 360° (cylinder ciągły lub czterostronny)

Wynik:prawdziwa rzeźba 3-D, kolumna 360°, czterobokie nakrycie lub zakrzywiona płyta fasadybez ponownego pozycjonowania.

Galeria aplikacji

kolumny 360°
Płyty łukowe- wygięte obrusy ścienne, elewacje kolumn
Liczby i litery- 3D napisy, adresy.
Chińskie znaki- zabytki artystyczne
O masie nieprzekraczającej 1 kg- kwadratowanie bloków pomnika
Krzywe krawężniki- promienie krawędzi dróg

Materiały:granit, marmur, kwarcyt, bazalt, kamienie inżynieryjne.

Przepływ pracy (1 operator)

Blok obciążeniana stolik obrotowy (wzmocniak widłowy lub podnośnik próżniowy)
Importowanie pliku CAD(.dxf, .stp) lub użyj kreatora na ekranie
Wybierz prędkość drutu i przejścia- kliknij START
Maszyny do automatycznego cięcia- obrót stołu lub ruch głowy zgodnie z zaplanowanym
Rozładowanie gotowego kawałka- gotowe do polerowania lub bezpośredniej instalacji

Pakiet, dostawa i gwarancja

Skrzynia eksportowa: wiązanie sznurowe, nadające się do transportu morskiego/powietrznego/ lądowego/ kolejowego
Dostawa: 30 dni (na zapas) / 40 dni (w kolorach niestandardowych)
Gwarancja: 12 miesięcy dla części
Instalacja: przewodnik wideo + wsparcie zdalne; opcjonalna obsługa na miejscu
Części zamienne: 48 h wysyłka z regionalnego magazynu
